センサーチューブの作成⽅法と吸引カテーテルとの連結⽅法

この資料では、センサーチューブの作成⽅法と、チューブに吸引カテーテルを連結させる⽅法を紹介します。

編集部注記
写真の空圧センサーは「ピエゾニューマティックセンサースイッチ PPS スイッチ」です。今回ご紹介する⽅法は、執筆者個⼈の⾒解・経験によるものです。PPS スイッチのチューブを噛んで操作することは個⼈の能⼒に依存し、メーカーが推奨する使⽤⽅法ではありません。

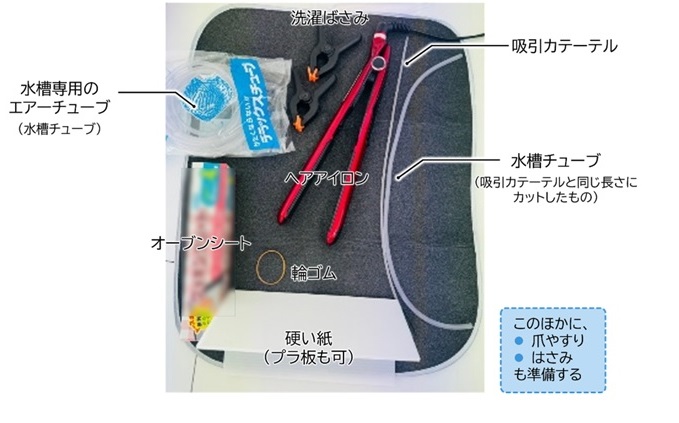

準備するもの

• ⽔槽専⽤のエアーチューブ（⽔槽チューブ）
• ヘアアイロン（アイロンであれば何でも可）
• オーブンシート
• 洗濯ばさみ
• 輪ゴム
• 固めの紙（プラ板も可。今回はプラ板を使⽤）
• ⽖やすり
• はさみ

吸引カテーテルと連結する場合：

• ⽷フロス
• 吸引カテーテル
• 予備のチューブ（⽔槽チューブをカットしたもの）

センサーチューブの作成⽅法

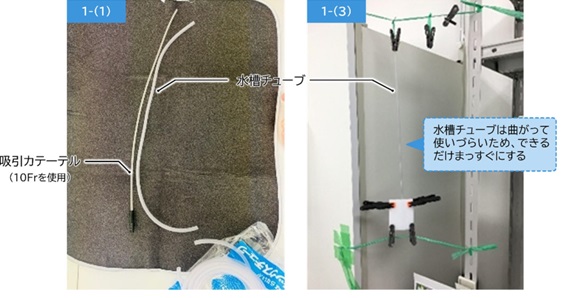

（１）水槽チューブのねじれを直す

1. ⽔槽チューブを吸引カテーテルと同じ⻑さにカットする。
2. ⽔槽チューブ全体をオーブンシートで包み、⾼温（約 185℃）に設定したヘアアイロンで数回滑らせるように温める。
3. そのまま伸ばした状態で、数⽇固定する。

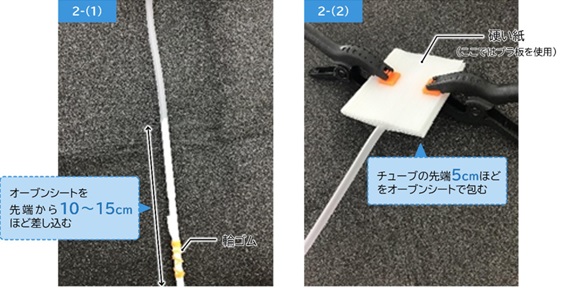

（２）水槽チューブの先端5㎝ほどを平らにする

1. ⽔槽チューブの先端から 10〜15cm ほどオーブンシートを差し込む。シートのはみ出た部分はチューブの外側に折り返し、抜け落ちないように輪ゴムで固定しておく。
2. チューブの先端 5cm ほどをオーブンシートで包み、⾼温（約 185℃）に設定したヘアアイロンを 5 回ほど滑らせて温める。
3. 温めた後すぐにプラ板で先端を挟み、そのまま 1 ⽇程度固定する（より薄くしたい場合はこの⼯程を数回実施する）。

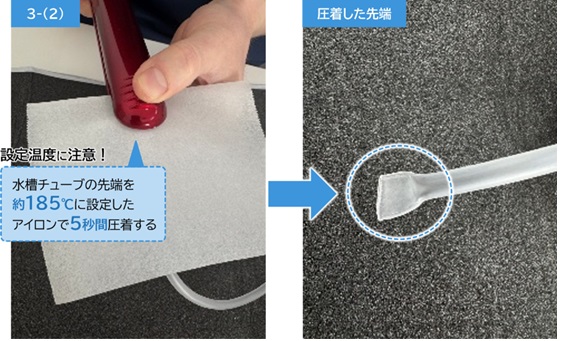

（３）水槽チューブの先端を閉じる

1. ⽔槽チューブの先端に差し込んでいたオーブンシートを抜き、先端を再度オーブンシートで包む。
2. チューブの先端を⾼温（約 185℃）に設定したアイロンで挟み、5 秒ほど圧着し、完全に閉じる。

〈注意〉このとき温度が⾼すぎるとチューブが溶ける恐れがある。逆に低すぎると⽩くなり圧着できないため、アイロンの設定温度に注意する。

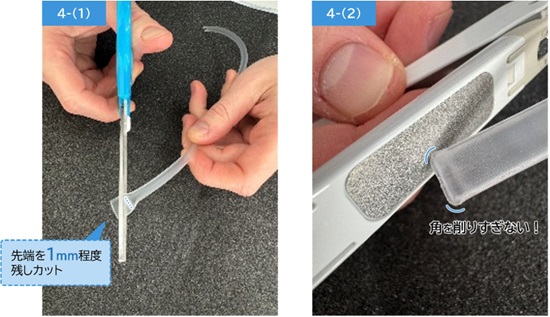

（４）チューブの先端を整える

1. 圧着した部分を 1mm 程度残して、先端をはさみでカットする。
2. ⾓を⽖やすりで滑らかに整える。

〈注意〉⼝腔内に⼊れる部分なので丁寧に整える。ただし、削りすぎると破損してしまうため注意する。

※ここからは「⽔槽チューブ」を「センサーチューブ」と表記します。

センサーチューブと吸引カテーテルの連結

 （５）センサーチューブを吸引カテーテルとY字に連結する

（5）－1
吸引カテーテル、予備のチューブ、センサーチューブを並列に並べる。予備のチューブはチューブ 1本分の余⽩を確保するために使⽤する。固定しておくと作業がしやすい。

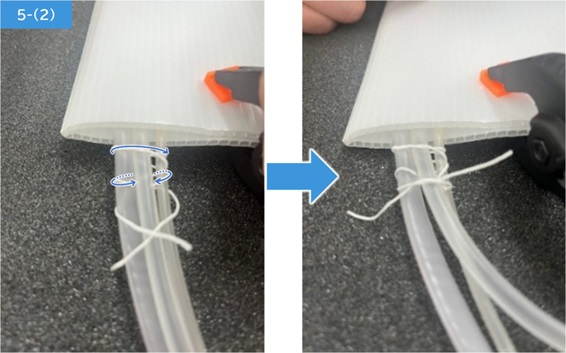

（5）－2
⽷フロスを 15cm ほど切り出し、3 本のチューブをまとめて巻き付け、センサーチューブと吸引カテーテルにもそれぞれ数回巻き付けて固定する。

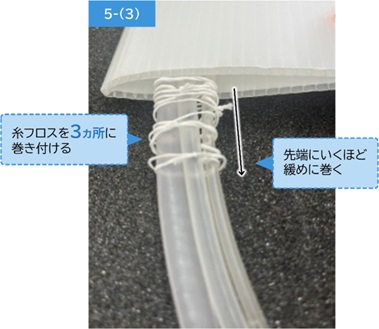

（5）－3
同じようにもう 2 ヵ所、⽷フロスで固定する（全部で 3 ヵ所固定する）。なお、先端に近づくにつれて巻き付ける回数を減らし、かつ緩めに巻いていく。

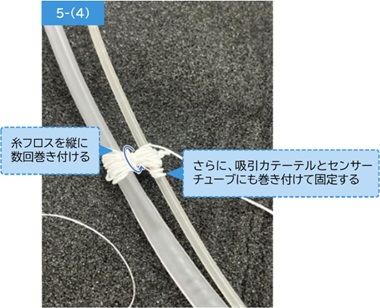

（５）ー４
予備チューブを抜き取り、吸引カテーテルとセンサーチューブの間を、⽷フロスで数回縦に巻き付ける。さらに吸引カテーテルとセンサーチューブにも数回巻き付けて固定する。

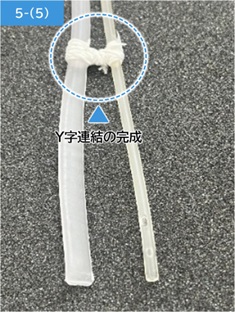

（5）－5
幅を確認し、問題なければ、Y 字連結の完成。

＊「なごみ訪問看護ステーション」さんが撮影と制作に協⼒してくれました。
